旭(xu)虹(hong)科技(ji) 2023-07-04
1、 G104VN01 V1 IC、Cell、PCBA變更原因：
因為G104VN01 V1的(de)IC，包括T型管IC、源極IC、柵極IC，正在(zai)向EOL移動。新的(de)IC解決(jue)方案將應(ying)用于帶有新Cell和(he)PCBA的(de)G104VN01 V1。
2、 G104VN01 V1 IC、Cell、PCBA變(bian)更變(bian)更說明(ming)
更(geng)換T-com/柵極(ji)集(ji)成電(dian)路(lu)/源極(ji)集(ji)成電(dian)路(lu)。
更改Cell和(he)PCBA以適應新的IC。
更改顏色(se)(se)/色(se)(se)度(紅色(se)(se)x y、綠色(se)(se)x y、藍色(se)(se)x y)。
更改保護膜(mo)的設(she)計。
更(geng)改連接器型號(具有相同兼容性)
保持相同的身體輪廓。
保持(chi)相同的LED背(bei)光。
相(xiang)同(tong)的接口信號(hao)/時序特性。
保持(chi)相同的連接器引腳分配(pei)/位置(zhi)/兼容(rong)性
3、一覽(lan)表(biao)| 樣品交付 ECN發布 | AUO RA測試(shi)完成 | Phase-in |
| 10/M | 10/E | 2022/Q1 |
G104VN01 V1 變化(hua)表
| No. | Items | Before | After |
| 1 | Gate IC | AUO-11101 U1 | RM59700 |
| 2 | T-con IC |
NT39606
|
RM55002
|
| 3 | Source IC | NT39205 | |
| 4 | Cell | Original cell | New cell |
| 5 |
|
Original PCBA | New PCBA |
| 6 | Weight | 350 (typ.) | 355 (typ.) |
| 7 | Power consumption | 5.4W | 4.8W |

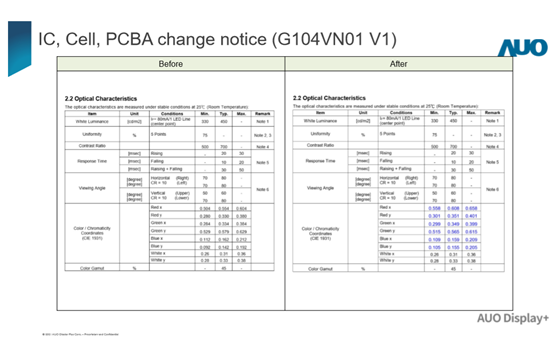

| 8 | Color / Chromaticity | Original Color / Chromaticity |
Update Color / Chromaticity (Red x y, Green x y, Blue x y) |
| 9 | Back Protect Film | Openings for connectors | Add one more opening for internal OTP process (See page 4) |

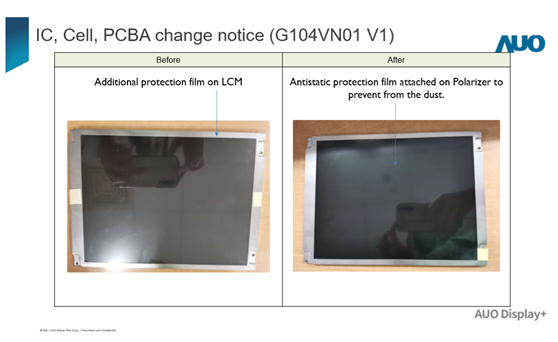

| 10 | Front Protect Film | Additional Protect Film attached by tape |
Antistatic protection film attached on Polarizer (See page 8) |

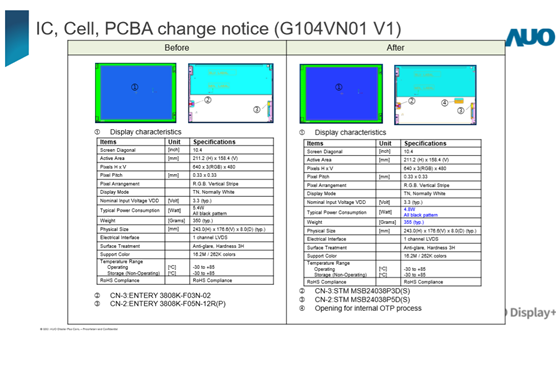

| 11 | Connector CN2 | ENTERY 3808K-F05N-02R or compatible | STM MSB24038P5D(S) or compatible |
| 12 | Connector CN3 |
ENTERY 3808K-F03N-02R or compatible | STM MSB24038P3D(S) or compatible |
關于G104VN01 V1變更后規格書，可以找我們客戶要一下
規格書：
